自己做这个是因为夏天要到了网上卖的车载冰箱寝室没地方放，宿管也比较宴我们经常来检查，更重要的是享受diy的乐趣一套弄下来花了将近150人民币，也够在某宝做活动的时候买个车载冰箱了，小东西没啥技术还请大佬勿喷
个人觉得确实好看
准备工作：
外壳要保温好的箱子或者普通箱子做好隔热

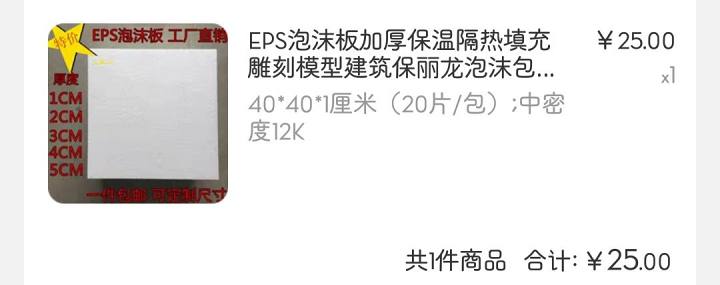

我的是用泡沫板根据桌上空位置尺寸裁好板子后拼的盒子 做多大还是看个人需求
箱体材料
主角就是半导体制冷片，这个东西也有很多型号，我买的是最常用的12706，具体百度或者某宝都可以了解
半导体制冷片
具体参数
12706足够了
再说电源
12706工作电流6A 买个10A的电源就够了
我买的15A是因为本来想用两个12706但是成本上去了

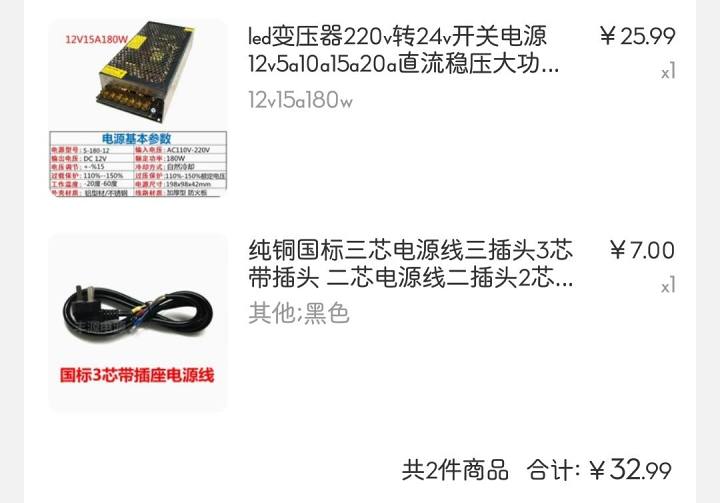

12V电源
散热器和导冷片：

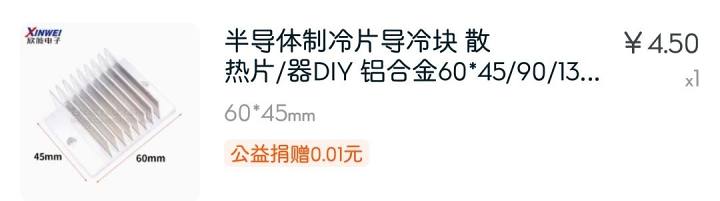

小的放在制冷端

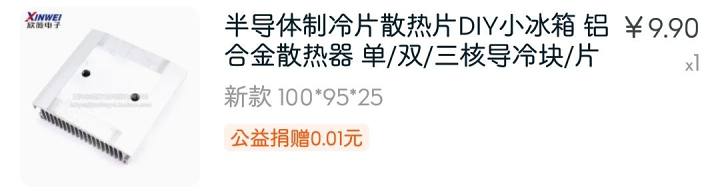

大的散热

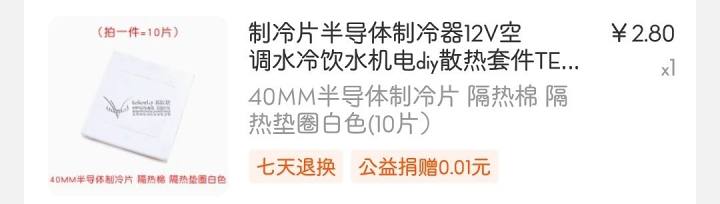

这个套在制冷片外面隔热
其余的零部件：

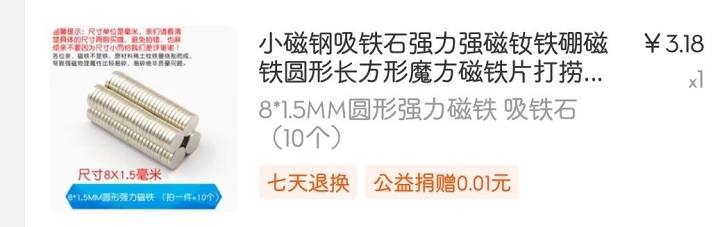

磁动力关门器

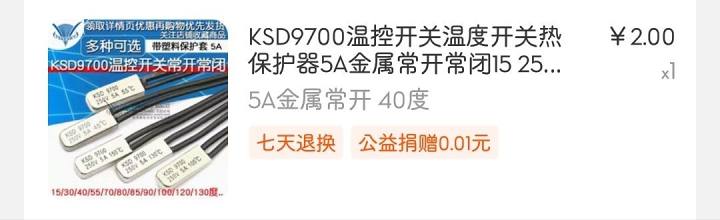

温控开关 可以做过热保护
硅脂 涂在半导体制冷片上

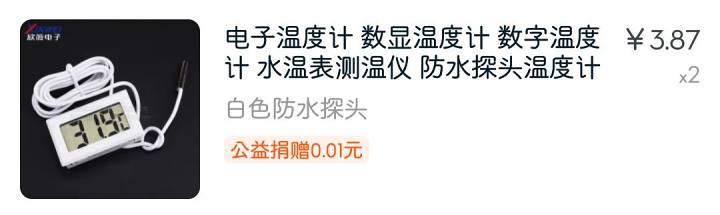

温度计

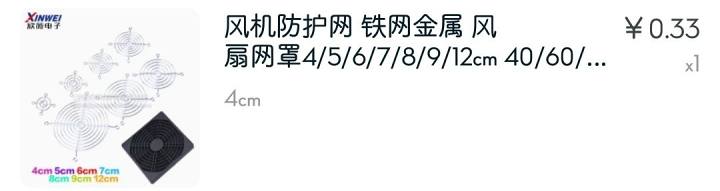

散热风扇防护网

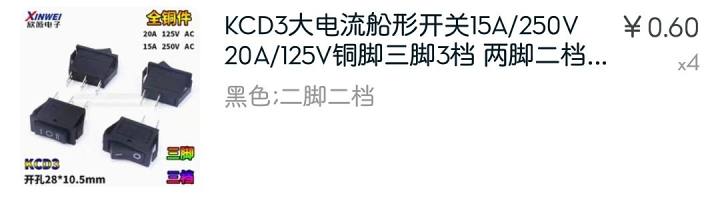

开关 买的时候没仔细看本来想买单刀双掷开关
结果买错了

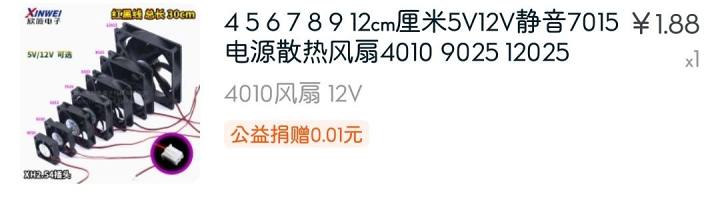

冷端风扇4cm×4cm

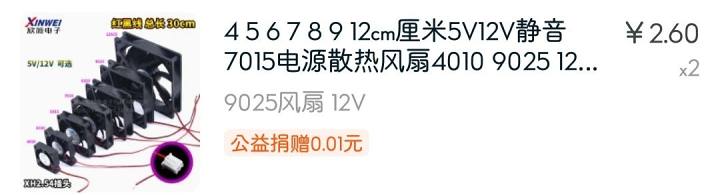

散热风扇9cm×9cm
这个待会说用处本来不是给冷端风扇买的

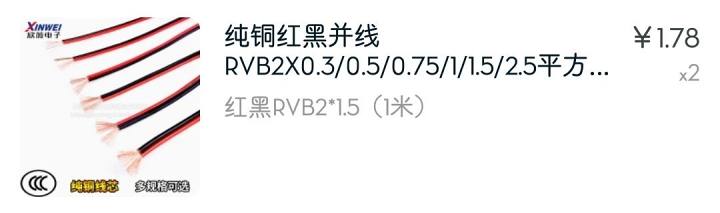

导线 0.75平方应该就够了 不过保险最好买1平方的 我买的1.5平方太粗了一点都不好焊

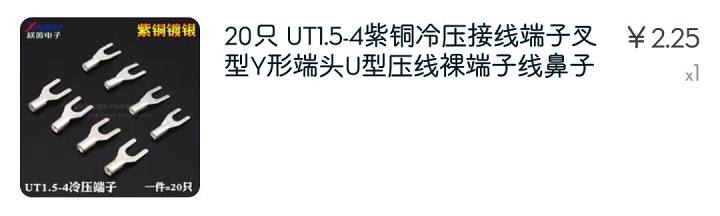

用这个接两根总线再接电源上 比较安全

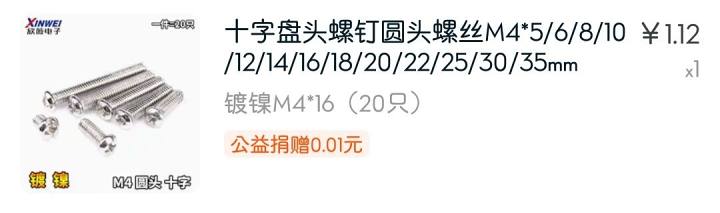

用来固定散热片和制冷片 还有螺母就不放图了
其余准备：
电烙铁（不会用的或者没有的用拧螺丝的接线端子也行）
热缩管（或者电工胶带）
白乳胶和牙签（固定泡沫板子，千万不能用502或者AB胶会吧泡沫板溶解掉）
动手！
盒子形状大小看自己需要，剩下就是裁板子粘板子。厚度最好是三厘米往上，越厚隔热效果越好。
设计的时候切记散热出风的问题，空气流动不通畅导致热量散不出去会严重影响制冷效果。
还有制冷端会有冷凝水，最好让冷凝水滴到里面，不要让水流到后面去，里面的水可以再底下铺点纸，湿透了就扔掉，冷凝水不是很多。
再说接线，其实接线很简单，制冷片加俩风扇，红线接开关再接电源正极黑线直接接负极就OK。

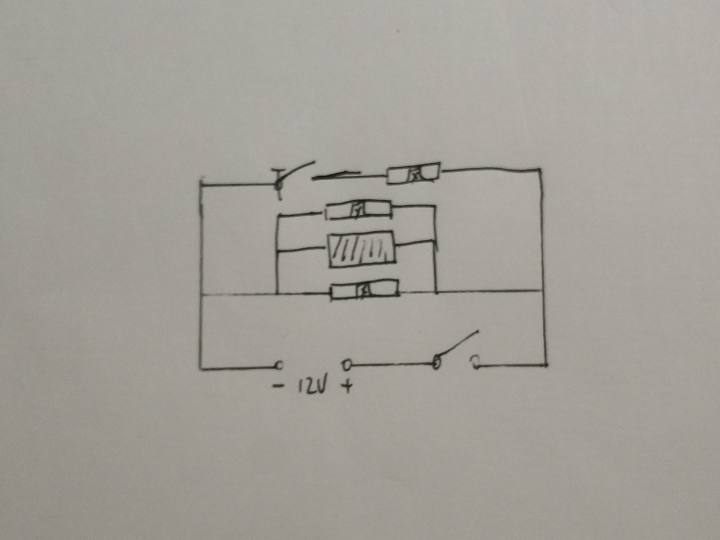

放个电路图
大方块是制冷片 小的是散热风扇
由上到下就是导冷片、隔热海绵中间包着制冷片、散热片和散热风扇

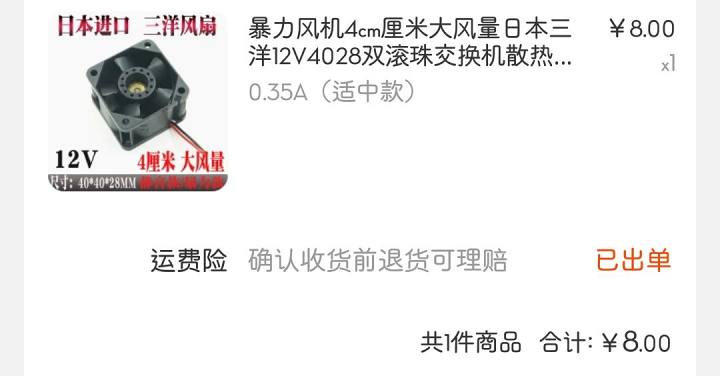

后面的T开关是温控开关（仔细看上图散热片正中间插着的银色金属块）担心一个风扇散热效果不行，弄了个40度的温控开关，散热端达到40度就开第二个风扇，而且我本来买的是一个暴力风扇上面的4cm防护网就是给这玩意用的
风确实大，声音也够大风扇转起来之后室友都想砸冰箱了，千万别买
暴力风扇的替代品，跟散热片用的风扇是一样的
上图风扇的作用就是桌上空气流通不好的时候把外面的冷空气往里吹，记住是往里吹，所以加个温控开关。而且温控开关还可以跟总开关串联起来做个过热保护，用一个60度自动断开的开关来防止散热不良过热，毕竟泡沫易燃
制冷风扇我给粘盒子上了 也可以固定在导冷片上
从内部看导冷端风扇 白色的线是温度计探头的线

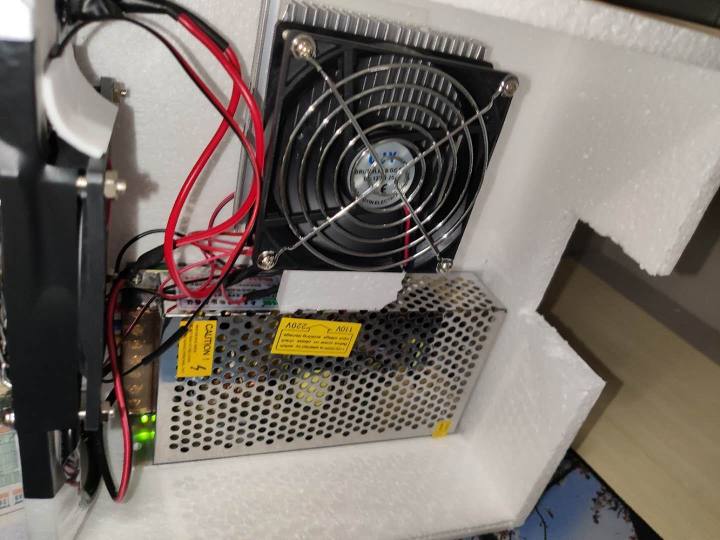

所有的接好后就是这样

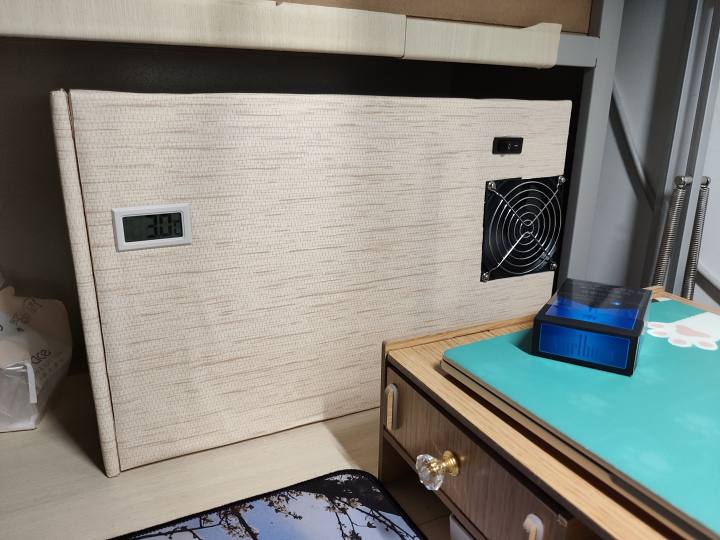

封面图，也是外部图
外面怎么好看怎么弄，我用的是寝室装修剩下的墙纸，宿管查的严的小伙伴可以买黑色贴纸再买个外星人logo伪装电脑主机
到此粗糙的简易冰箱教程结束
下面是进阶部分
因为制冷片的正负极调换以后冷热面也会交换，就可以利用两个单刀双掷开关来实现夏天制冷冬天制热无奈我买的时候看错了没买单刀双掷开关，只能先用着，冬天来了再改
制冷片接开关中间的脚，另外两个脚分别是正负极。这样就算按错了开关电源也不会短路。
然后关于水冷
我个人是觉得水冷散热比较好，用水冷的话温度也会达到零下，但是还是成本的问题，一套水冷循环系统最少还得加50左右而且体积还大，弄不好水泵声音也大这个看个人需要

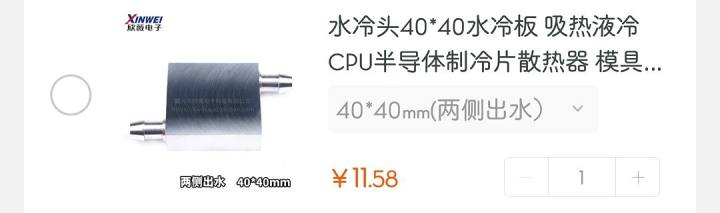

水冷的话就把散热片换成水冷头
这种就行

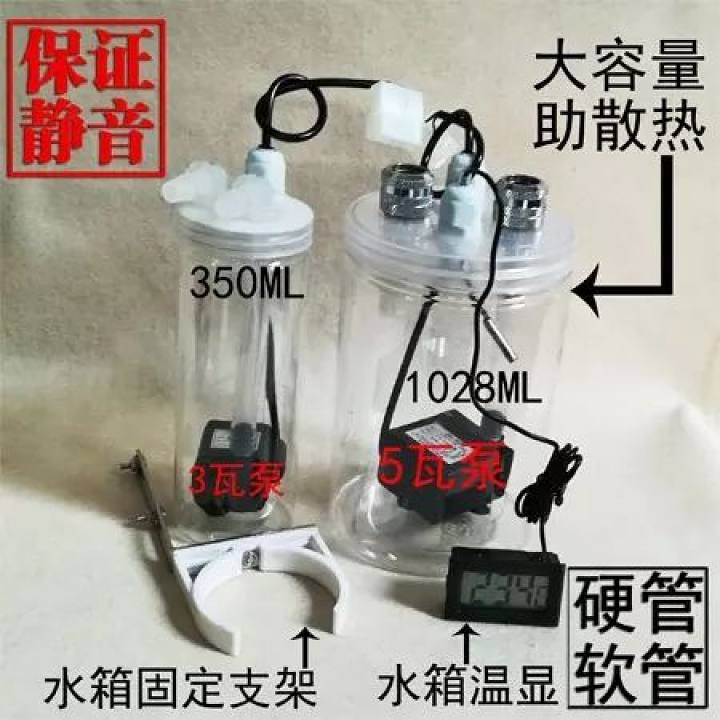

然后把风扇换成水箱
比如这种 （图片来源某宝，侵删）
用软管连起来让水循环就行了，风扇还是得要的，不然水热了散热也不行了，最好使用大水桶！
最后，整个花费在150左右，如果不算我多买的买错的整个花费应该在120左右
不过diy重在过程开心就好
